Opticline CS155/300/600

Standardní ekonomické měření hřídelí

Rychlost, přesnost, spolehlivost a flexibilita za dostupnou cenu. To je nová řada přístrojů řady Opticline optimalizovaná pro měření v dílenských podmínkách. Univerzální nástroj pro výrobce soustružených součástí mnoha variant, který přináší výsledky po několika sekundách. Optika JENOPTIK, která je klíčovou součástí přístroje, zaručuje nejvyšší míru přesnosti skenovacího procesu.

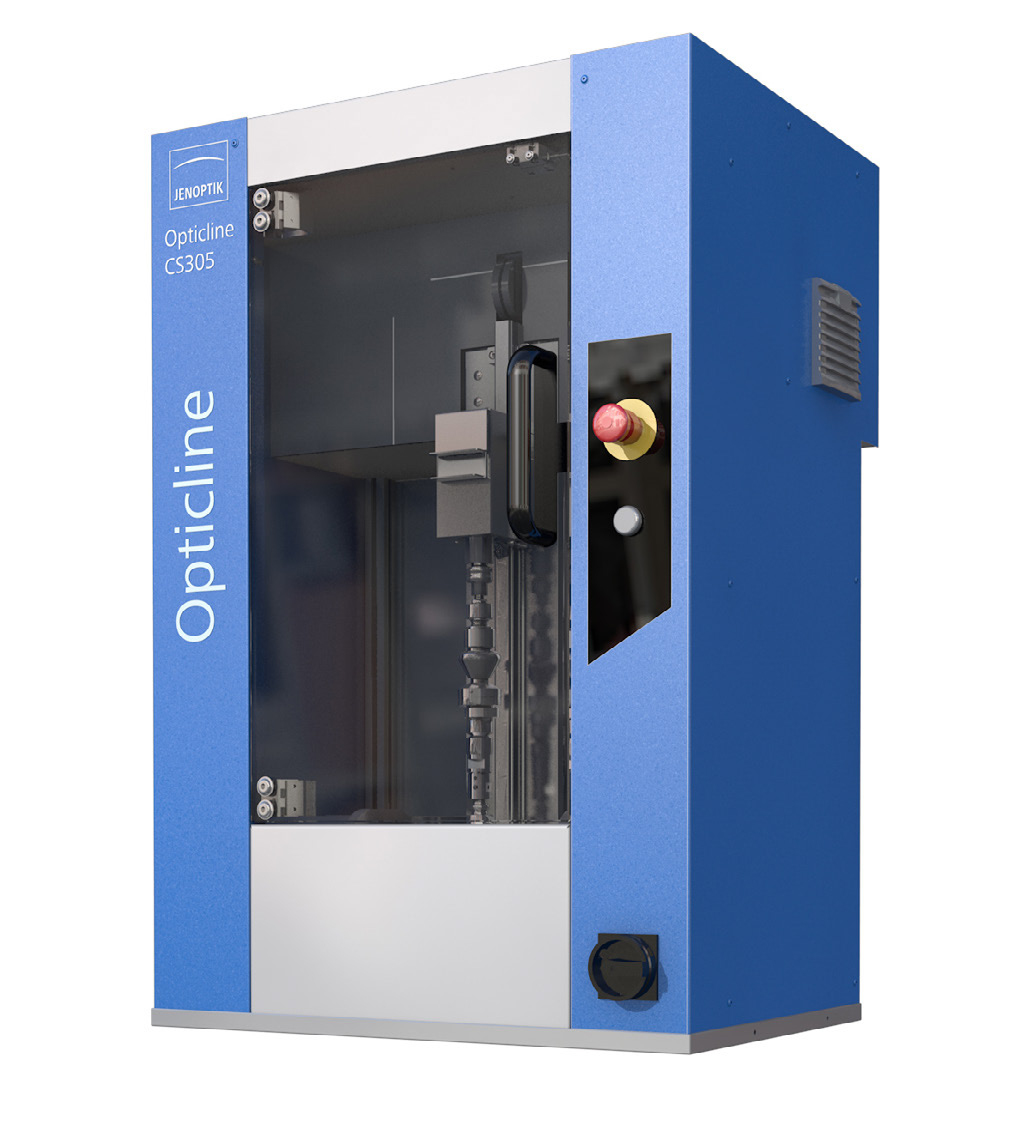

Opticline CSXXX je nový měřicí přístroj na optické a bezdotykové měření délek, průměrů, geometrických úchylek tvaru a polohy (kruhovitost,  házení atd.). Konstrukčně přístroj představuje tři přístroje v jednom – profilprojektor,  délkoměr a kruhoměr. Hřídele se upínají manuálně mezi hroty a mají možnost rotačního pohybu přes dolní unašeč. Vertikálním pohybem kamery se snímá stín součásti a tak se vyhodnotí obrysové rozměry součásti. Dodatečný rotační pohyb dovoluje skenování celého rotačního řezu a následné vyhodnocení dalších parametrů – kruhovitosti atd.

Konstrukce přístroje byla navržena tak, aby se docílilo racionální ceny při zachování vysoké kvality a výkonu stroje. Kamerový systém je vyroben s požadavkem na střední nároky na tolerance za účelem požadavků soustružených dílců. Jednokamerový systém s rozsahem měření průměru do 50 mm byl rozšířen a nabízí se také varianta s rozsahem do 80 mm jako opce. Design přístroje je navržen tak, aby optimálně vyhovoval požadavkům výrobního prostředí. Přístroj automaticky monitoruje funkční prostředí a díky několika technologickým řešením se kompenzuje vliv teploty. Uživatelsky je přístroj navržen pro jednoduchou obsluhu s vysokou četností užití. Riziko poškození mechanických částí je velmi nízké a to dává přístroji punc oblíbeného prostředku mezi uživateli. K vyhodnocení se používá software Tolaris Optic s jednoduchým prostředím pro měření, generováním dat pro statistiku  a protokoly.
