Shaftscan

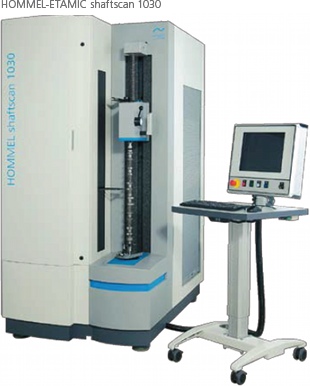

HOMMEL-ETAMIC shaftscan je novou generací systému na měření klikových a vačkových hřídelí. Vyznačuje se svou rychlostí a flexibilitou a díky velkému rozlišení disponuje výjimečnou přesností. Vedení osy R se pohybuje na vzduchovém ložisku z důvodu nízkého opotřebení. Díky ložisku bez tření a zpětného pnutí neovlivňují výsledek měření žádné mechanické síly. Proto nevykazuje téměř žádné chyby v měření, které by bylo třeba kompenzovat.

Vlastnosti

  • Vyhodnocuje všechny parametry tvaru a polohy spolu s délkami, průměry a tvarem vačky
  • Měří hřídele s délkou až do 1500 mm* a průměrem do 300 mm
  • Robustní a flexibilní pro použití v měřicích laboratořích a v dílenském prostředí
  • Vysoká rychlost měření a pohybů os se kombinuje s krátkou dobou vyhodnocování
  • Programovatelné sekvence měření vytváří optimální prostředí pro provoz CNC
  • Součásti odolné proti opotřebení a jednoduchá kalibrace minimalizují provozní náklady
  • Velmi přesný s opakovatelností měření do 0,3 μm
  • Vysoká hustota referenčních bodů (až 3600 za otáčku). Nezbytné pro rozpoznání krátkovlnných rušivých signálů chvění
  • Ložisko vřeteníku s úchylkou házení menší než 0,3 μm
  • Bez vlivu výkyvů okolní teploty, vlhkosti vzduchu a změn tlaku vzduchu
  • Integrovaná spínací skříňka, počítačová tiskárna a další doplňky



Standardní měření zahrnuje:

Kruhovitost, tvar válce, házení a celkové házení, souosost, rovnoběžnost, poloměr zdvihu klikových čepů, úhlové rozložení, průměr, rovnoběžnost os čepů a lineárních profilů.
