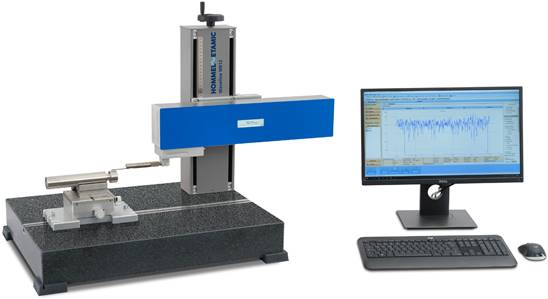

Waveline W600

Modulární měřicí systém na přesná měření drsnosti a kontury

Novinka pro rok 2024

• ekonomické řešení pro měření drsnosti a kontury při zachování kvality!
• Hommel Etamic W600 je robustní a flexibilní systém do laboratoře a do výroby.



Vlastnosti systému

• Snadno použitelný měřicí systém
• Vysoká kvalita měření díky stabilní mechanice
• Jedinečná koncepce posuvné jednotky pro optimální přístup k měřicím pozicím
• Rychlovýměnný adaptér QCA umožňuje rychlou výměnu systému sond s minimální dobou přestavby díky automatickému rozpoznání sond
• Následné rozšíření měřicího systému

Systémy sond pro měření drsnosti a kontur

• Moderní systém sond s vysokým rozlišením
• Důmyslná technologie ramene sondy
• Ramena sond s magnetickou spojkou pro rychlou a snadnou výměnu ramen sond
• Všechna ramena sond na měření kontury jsou vybavena čipem RFID pro jednoduchou kalibraci a automatickou konfiguraci
• Volně přístupné měřicí body díky inovativní posuvné jednotce


Systém sond

Typ snímače	TKU400	Digiscan
Měření	drsnost	kontura
Rozsah měření/rozlišení (standardní délka ramene sondy)	±400 μm/1 nm	60 mm / 10 nm
Rozsah měření/rozlišení (1,5x délka ramene sondy)	±600 μm/1,5 nm	90 mm / 15 nm
Rozsah měření/rozlišení (2x délka ramene sondy)	±800 μm/2 nm	-
Přesnost	1 nm / 2 nm	10 nm / 15 nm
Rz min. tolerance cg/cgk ≥ 1,33	1,2 μm	-
Měření poloměru R = 15 mm	-	±7 μm
Odchylka tvaru poloměru	-	5 μm
Měření nahoře/dole	-	volitelně
Princip měření	analogový	digitální
Identifikace sondy	ano	ano
Nastavení přítlaku sondy	fixní	elektronické
Identifikace ramene sondy	ne	ano
Upnutí ramene sondy	magnetické	magnetické

Systémová konfigurace

W612R	přístroj na měření drsnosti se systémem TKU400
W612C Digiscan	přístroj na měření kontury se snímačem Digiscan
W612 RC Digiscan	přístroj na měření drsnosti a kontury se separátním systémem snímačů TKU400 a Digiscan

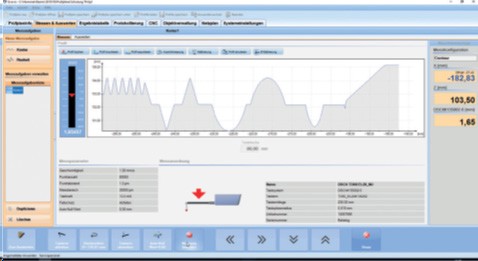

Evovis nabízí standardizované uživatelské rozhraní se snadnou a jednoduchou řídicí logikou a rozsáhlými podpůrnými funkcemi pro návrh individuálních měřicích aplikací.

• Moderní uživatelské rozhraní pro bezpečné ovládání s malou potřebou školení
• Individuální, volně navrhovatelný systém testovacích plánů a protokolů s automatickou archivací
• Všechny běžné parametry v souladu s normou ISO 21920, ISO 4287 a dalšími normami ISO a národními normami


Pro bližší informace si vyžádejte obchodní nabídku.
