Waveline W40

Mobilní měření běžných veličin drsnosti a vlnitosti absolutním snímáním

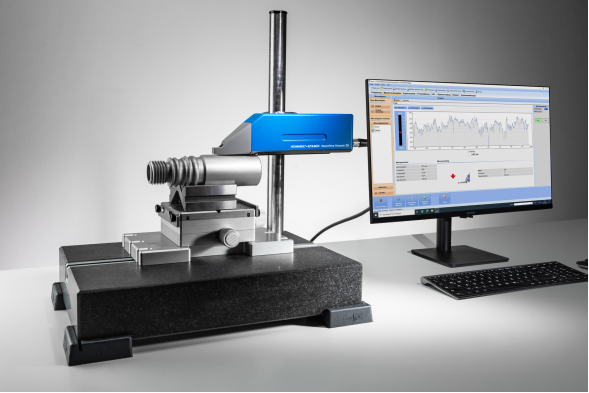

Waveline W40 s příslušenstvím – stojan MS300, PC a další

Hlavní znaky

Ruční posuvový přístroj Hlavní znaky

• Jednoduchý příruční přístroj pro různé úlohy
• Integrované Start tlačítko
• Opce kompaktní stojan, vhodný pro lehkou manipulaci s přístrojem, použitelný na dílně i v laboratoři
• Řeší všechny běžné úlohy měření drsnosti a vlnitosti
• Podpora relativních a absolutních snímačů
• Motorický zdvih snímače pro automatický běh měření
• Měření ve všech polohách a pozicích, také v pozici zespodu
• Různé měřicí rychlosti
• Vyhodnocení na PC s programem Evovis Mobile Standard
• Obsahuje všechny normy včetně nové DIN EN ISO 21920
• Podporuje export všech parametrů a profilů, opce Rozhraní pro statistiku
• Velký sortiment snímačů

Waveline W40

Mobilní měření drsnosti a vlnitosti

Waveline W40 s opcí výškový stativ HS300



Měření ve všech polohách i zespodu nahoru

Technická data

Maximální délka posuvu	20 mm
Zdvih snímače	4 mm
Přesnost vedení	0,2 µm / 20 mm/s
Měřicí rychlosti	0,2 – 2 mm/s
Rychlost pozicování	0,2 – 3 mm/s
Měřicí rozsah/Rozlišení	±300 µm/1 nm v celém rozsahu
Rozhraní	USB-C
Měř. snímač	TK snímač (6-pólový)
Rozsah interního vyrovnání	±2°
Měřicí pozice	každá poloha, také nahoru

Sety

Katalogové číslo
721200	Pos. přístroj Xmove, software Evovis Mobile Standard, snímač TS1 KE2/90 T1,9 D4/30, napájecí adaptér s kabelem, kufr, nářadí
728825	Pos. přístroj Xmove, software Evovis Mobile Standard, napájecí adaptér s kabelem, kufr, nářadí

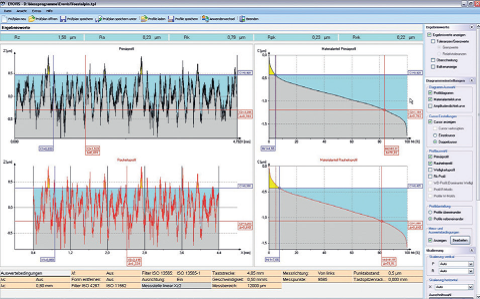

Měřicí a vyhodnocovací software Evovis Mobile

Interaktivní analýza profilu

Měřicí a vyhodnocovací software nabízí měření drsnosti zkoušených povrchů s jasnou ovládací logikou a bohatými asistenčními  funkcemi k vytvoření individuálních úloh. Jsou k dispozici široké možnosti dokumentace výsledků včetně exportu do statisktiky.

• Všechny parametry drsnosti povrchu odpovídají normě DIN EN ISO 21920, ISO 4287 tak jako dalších ISO norem a národních norem
• Integrovaná nápověda pro měřené veličiny
• Asistent pro výběr měřicích podmínek
• Individuální, volně tvořené měřicí protokoly
• Jednoduché sestavení a správa měřicích programů
• Automatická archivace protokolů
