Formline F900
Vysoce účinné řešení pro měření tvaru, drsnosti a kroucení

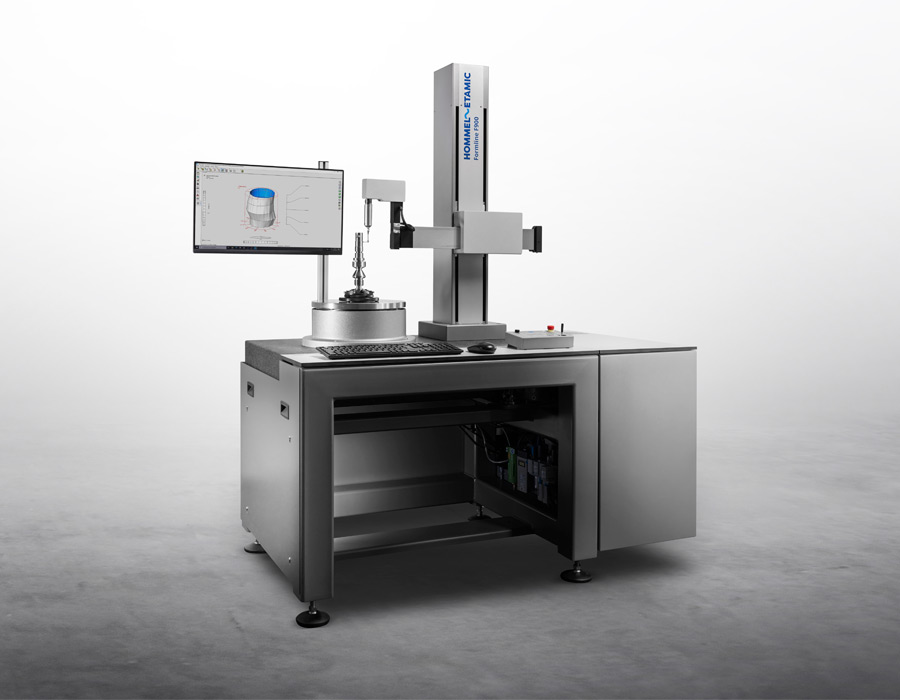

Formline F900 se sloupem 550 mm a stolem pro přístroje s tlumením vibrací
Motorizovaný modul
pro naklápění a otáčení
Magnetická spojka
Dvoubřitá sonda (systém)
Nejdůležitější informace
- Úspora času díky velmi rychlému, plně automatickému centrování a nivelaci a CNC řízeným měřicím osám
- Flexibilní použití se systémem volných sond ve směru C, Z a R pro měření tvaru, drsnosti, zvlnění a zkroucení v jedné upínací operaci.
- Výšky svislé měřicí osy: 350, 550 nebo 900 mm
- Vibracemi tlumený stůl přístroje s kontejnerem pro PC a systémovou elektroniku.
- Magnetická spojka ramene sondy pro rychlou výměnu ramene sondy a ochranu v případě kolize.
- Flexibilní přístup k externím/interním měřicím pozicím:
+ plně automatické polohování sondy pomocí modulu pro naklápění a otáčení řízeného CNC
+ plně automatická, volně nastavitelná síla sondy a reverzibilní směr snímání
Vlastnosti systému
- Vysoce přesný otočný stůl se vzduchovými ložisky a mimořádnou tuhostí pro trvale vysokou přesnost
- Vysoké rozlišení s 0,1 μm v ose R/Z a 360 000 bodů v ose C.
- Integrovaná lineární stupnice a aktivní regulace úrovně
- CNC řízený motorizovaný modul naklápění a otáčení pro plně automatické měření
- Systém dvouhrotých sond lze během chodu CNC přepínat z měření tvaru na měření drsnosti
- Pro měření drsnosti lze naprogramovat sílu sondy v libovolné poloze ramene sondy v souladu s normami
- Osy s vysokým rozlišením a velmi nízkým rušením
- Automatické zenitové vyrovnání ramene
Formline F900. Příslušenství pro různé měřicí úlohy
Nabízíme vám širokou škálu příslušenství pro přizpůsobení systému různým obrobkům a měřicím úlohám. Můžeme vám také poskytnout speciálně vyrobené příslušenství pro konkrétní úlohy.

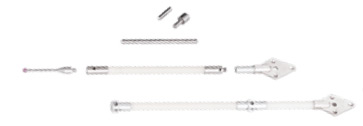

Sada ramene sondy FTM
S flexibilní sadou ramen sondy pro konfiguraci ramen sondy můžete pokrýt nejběžnější měřicí úlohy. Na vyžádání jsou k dispozici i jiná ramena sond a sondy.
Art. 1002 9224
Sklíčidla
Se třemi, šesti nebo osmi kalenými upínacími čelistmi pro bezpečné upnutí obrobků na otočném stole. Na vyžádání jsou k dispozici i jiná sklíčidla.
Sklíčidlo FX70
Rozsah sklíčidla
Vnitřní 18-62 mm
Vnější 2-68 mm
Art. 232 036
Sklíčidlo FX100
Rozsah sklíčidla
Vnitřní 28-95 mm
Vnější 2-95 mm
Art. 232 357
Sklíčidlo FX150
Rozsah sklíčidla
Vnitřní 46-140 mm
Vnější 2-140 mm
Art. 232 359
Norma zaoblení FN111
Vyrobeno z keramiky. Slouží ke kontrole radiální odchylky kruhovitosti osy otáčení.
S továrním kalibračním certifikátem
Art. 521 799
S kalibrací DAkkS-DKD certifikátem Art. 532 529
Standard zvětšení FN101
Pro kontrolu zesílení sondážního systému. S továrním kalibračním certifikátem
Art. 521 809
S kalibrací DAkkS-DKD certifikátem
Art. 532 528
Etalon drsnosti RNDX2 se standardním držákem
Pro kontrolu měření drsnosti pomocí osy Z a R. V držáku etalonu FNR pro jeden nebo dva etalony geometrie typu RNDH nebo RNDX.
Rozsah dodávky:
– Standardní držák
– Etalony RNDX2
– Tovární kalibrace certifikát
Art. 1003 4205
Turbo Form. Software s jasnými pokyny pro uživatele pro spolehlivé vyhodnocení měření
Tvorba plánu zkoušek
Grafické funkčně orientované uživatelské rozhraní software Turbo Form zajišťuje jednoduché ovládání i při provádění složitých měřicích úloh.
Funkce systému
- Uživatelsky přívětivé rozhraní s přehlednými ikonami
- Jednoduchá definice poloh měření/referencí os
- Přímý přenos poloh prostřednictvím teach-in
- Jednoduché programování CNC pomocí piktogramů
- Plně automatické vyrovnávání a měření
- Komplexní analýza profilu a kompletní dokumentace výsledků měření
- Přehledný průběh programu
- Vyhodnocení v souladu s normami
- Pohodlná správa plánu testů
- Rychlé vyhodnocovací algoritmy pro rychlé výsledky
- Fourierova analýza pro detekci opakujících se částí profilu
- Zobrazení výsledků ve 3D grafech
- Uživatelsky definovaná prezentace protokolů o měření
- Automatické ukládání protokolů ve formátu PDF
Automatické vyrovnání a průběh měření
Automatické spuštění měření: CNC
- Reprodukovatelné výsledky nezávislé na uživateli
- Vyrovnaný obrobek je automaticky měřen na měřicích pozicích definovaných v plánu zkoušek
- Vytvořeno v režimu teach-in nebo prostřednictvím offline licence
Zpráva o výsledcích měření tvaru a drsnosti
Možnosti softwaru
- Čárový formulář
- Úhlový sektor
- Fourierova syntéza
- Kužel
- qs-STAT® rozhraní
- Rozhraní pro export ASCII
- Měření pístu
- Měření brzdového kotouče
- Dominantní zaoblení zvlnění
- Komponenta pro export do PDF
- Operace s profilem
- Vyhodnocení běžné drsnosti, zvlnění a profilu parametrů v souladu s normami
- Měření kroucení podle normy MBN 31007-07 pomocí metody rychlé analýzy TwistLive®.
Formline F900.
Měření kroucení podle MBN 31007-07
Kroucení se týká periodických struktur, které jsou srovnatelné s průběhem nitě. Při mnohonásobném zvětšení je viditelný jako mikrozávitová struktura. Twistové struktury na těsnicích plochách hřídelí vznikají při broušení a zhoršují těsnicí funkci mezi hřídelí a těsnicím kroužkem.
Nejdůležitější vlastnosti těchto struktur lze určit pomocí 3D hodnocení povrchu. Kontaktní zóna hřídele se měří jako 3D plocha pomocí hrotu drsnostního stylusu na sérii profilů obálkových čar. To umožňuje grafické znázornění struktury zkroucení i výpočet parametrů zkroucení podle normy MBN 31007-07.
Parametry kroucení
- text
- Počet závitů DG
- Hloubka zákrutu Dt [μm]
- Délka periody DP [mm]
- Průřez posuvu DF [μm²]
- Průřez posuvu na otáčku DFu [μm²/U]
- Délka kontaktu v procentech DLu [%]
- Úhel zkrutu DW [°]
Standardy Twist
Pro kontrolu přesnosti měřicího systému. Kalibrované parametry: Dt, DP, DG a DW. Sada sestávající ze dvou etalonů s 10 závity a 30 závity. S továrním kalibračním certifikátem. Art. 521 799
Patentovaná metoda analýzy TwistLive®
S touto metodou analýzy, která je v souladu s normami pro všechny systémy Formline F900, může být běžná doba měření. zkrátit o 75 %. Již v průběhu měření je možná prognóza výsledků parametrů kroucení - v přímém přenosu!
Záznam naměřených hodnot pro měření zkrutu vyžaduje 72 profilů. Metoda rychlé analýzy TwistLive® , která je založena na principu profilů 36° a 360°, obsahuje speciálně vyvinutou metodu vyhodnocení, která zkracuje dobu měření.

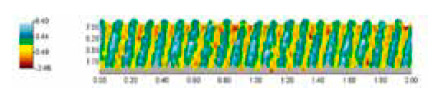

Zobrazení nefiltrované primární struktury povrchu

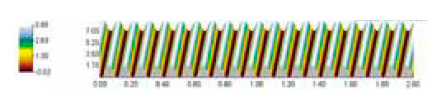

Zobrazení struktury zkroucení v podobném měřítku

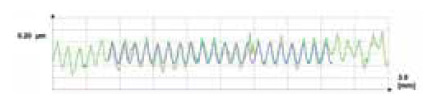

Zobrazení původního profilu (zeleně) a profilu zkroucení (modře)
Výsledná struktura zkrutu je aktualizována po každém je aktualizována struktura a jsou vypočteny parametry zkroucení. Potřebná doba měření se tak obvykle zkrátí z 15 až 20 minut na přibližně 5 minut na topografii.

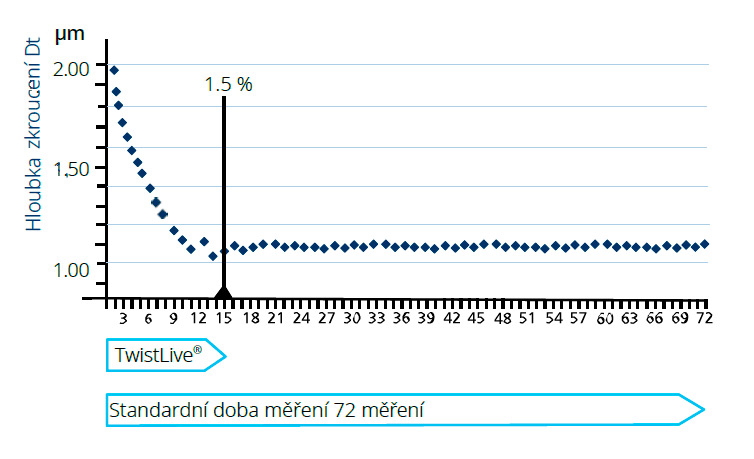

Příklad měření hloubky zkroucení Dt. Po 12 měřeních je výsledná hodnota stabilní v rozmezí 1,5 % a měření je ukončeno již po cca 5 minutách.
Formline F900. Příklady použití a technické údaje
Příklady použití Formline F900
Díky rozsáhlé nabídce příslušenství jsou systémy F900 vhodné pro nejrůznější měřicí úlohy. V případě potřeby můžeme vyvinout systém speciálně přizpůsobený vašim požadavkům.
Kombinované měření tvaru a drsnosti
Měření tvaru v malých a hlubokých otvorech
Měření na hřídeli ozubeného kola

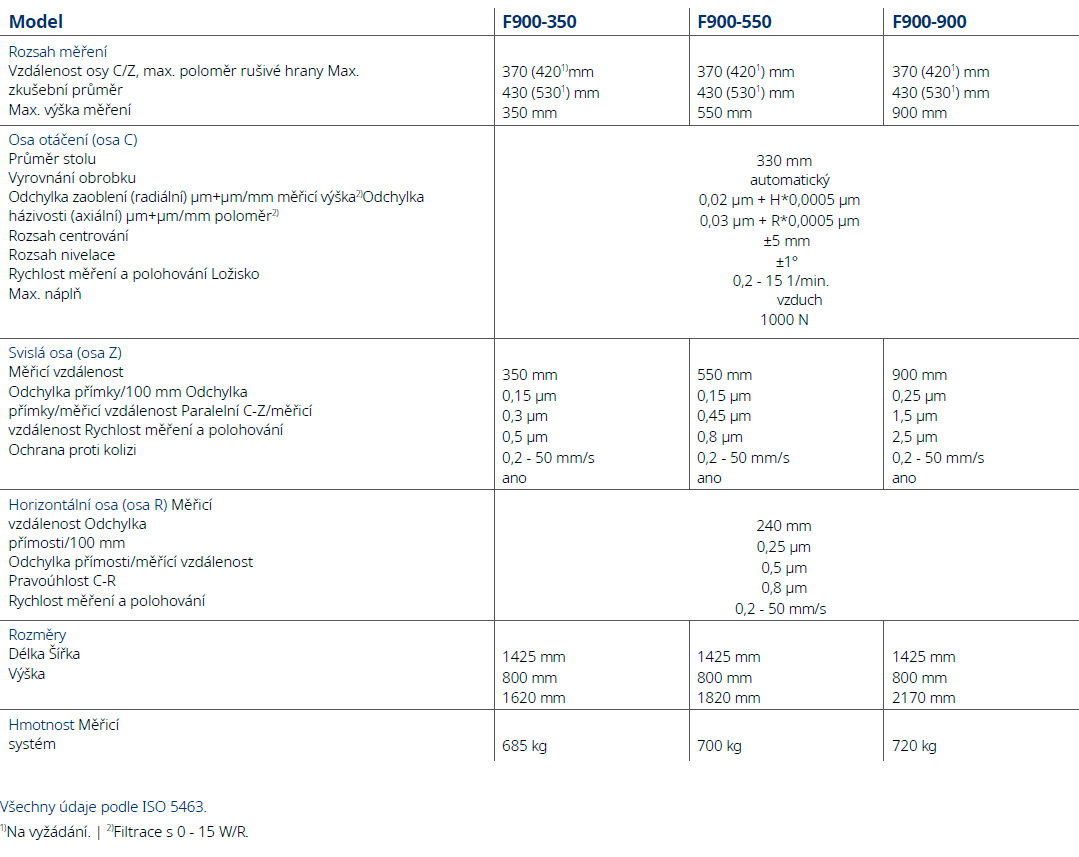

Technické údaje
