Optické měření - Opticline T3D

Měření rotačních součástí opticky a skenováním současně





Vážený pane/paní,

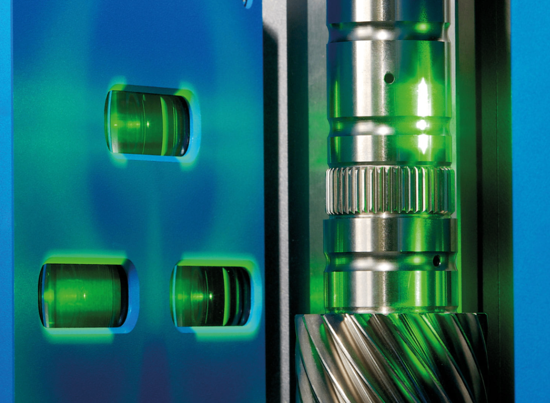

mnoho úloh na kontrolu rozměrů součástí hřídelového typu je s úspěchem vyřešeno optickou kontrolou a délky a čelní házení je možné zároveň měřit axiální dotykovou sondou TSP. Rostoucí požadavky na rychlejší a automatizovanou výrobu přinesly další úkoly k technickému dořešení. Kamerové systémy nabízí inteligentní zpracování obrazu, ale problém nastává, pokud nejsou hrany „viditelné“ a kamera je nedokáže spolehlivě rozlišit. Nejobvyklejší problém je při měření tzn.““podbroušených“ ploch. V těchto případech se s úspěchem používá dotyková metoda. A ačkoliv je to způsob výrazně pomalejší, jeho velkou výhodou je jednoznačná jistota snímání tvaru. Firma JENOPTIK Industrial Metrology představila řešení použití metody skenování povrchu v kombinaci s optickou kontrolou. Tato metoda poměrně velmi rozšířila další možnosti využití přístroje.

Vhodné úlohy pro použití skenovacího modulu:

  • Měření drážek
  • Průměry a polohy otvorů
  • Axiální pozice, délkové pozice malých sražení
  • Úhlové pozice, rotační pozice
  • Radiální pozice
  • Délky
  • Axiální házení
  • Pravoúhlost (naskenovaná přímka vůči optické ose)
  • A další

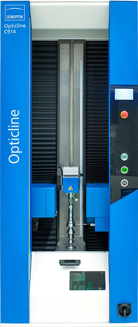

Snímač T3D je určen jako opce pro přístroje, které jsou používány v automatických linkách. Jeho úkolem je doplnit rychlou optickou část měření dotykovou metodou pro získání dat tvarů, které jsou kamerou těžko dostupné nebo nezjistitelné.

Snímač T3D lze doplnit výměníkem dotyků. Dotyky mohou využívat systém identifikace ramínek.

Přínos pro uživatele je ve vyšším efektu využití přístroje. Především jsou to tyto úspory:

  1. Vyhnutí se použití dalších měřicích přístrojů
  2. Zkrácení výrobních a manipulačních časů
  3. Rozšířené měřicí možnosti
  4. Zvýšení kvality výrobního procesu
  5. Vytvoření spolehlivé dokumentace



Typické součásti:



Pokud máte jakékoliv dotazy týkající se této kampaně nebo jiných aktuálních témat, neváhejte nás kontaktovat.

Podrobné informace o celém našem sortimentu najdete také na našem webu www.jenoptik.cz.
Těšíme se na další spolupráci.
Se srdečným pozdravem
Váš tým Hommel CZ
