In-process digitální měřicí systémy
MOVOMATIC DM200∙DM205 ∙DU200 ∙DP200
Specifické funkceDU200 aDP200
»» Měřicí ramena s bezpečným upevněním
»» Efektivní v případě kolize ve všech směrech
»» Bez rozbitých dílů či poškození hlavy či ramen
»» Ramena semontují zpět na svémístomanuálně (bez potřeby jakýchkoli nástrojů)
Typpřístroje
DM200
DM205
DP200
DU200
Mechanické ametrologické vlastnosti
Standardní nastavovací rozsah (mm průměr)
1,5 až 60
−
4 až 80
Měřicí rozsah bez přestavení (µm)
±250 (na průměru)
±500 (na průměru)
±2000
±500 (na průměru)
Opakovatelnost za standardních podmínek (µm)
< 0,2 (hladké průměry)
< 0,2 (hladké průměry)
<0,3
< 0,5
<0,5 (přerušované průměry) <0,5 (přerušované průměry)
Měřicí síla (N)
1
1
1,5
2
Absorbce vibrací
Žádné ve standardní verzi
Hydraulicky
Hydraulicky
Hydraulicky
Mechanický stop
Fix (ve standardní pozici
-250 µm od průměru)
Fix (ve standardní pozici
-500 µm od průměru)
Nastavitelný pro celý rozsah Fix (ve standardní pozici
-500 µm od průměru)
Systémmechanického nastavení čelistí
s vedením
s vedením
Quick acting
Quick acting
Způsob nastavení měřicích čelistí
DC servo
DC servo
Elektricky
Elektricky
Stupeň ochrany podle IEC60529
IP65
IP65
IP65
IP65
Elektrické a elektronické sondy
Počet sond
1
2
1
2
Typ sondy
Indukční lineární LVDT
Typ převoduměřicího signálu
Digitální sériový
Počet spojovacích kabelů
Jednokabelové provedení:
- napájení měřicí hlavice
- přenosměřicích dat
- řízení změny konfigurace
Typ konektoru
Vodotěsný DIN konektor
Typ signálního kabelu
Vysoce odolný PUR

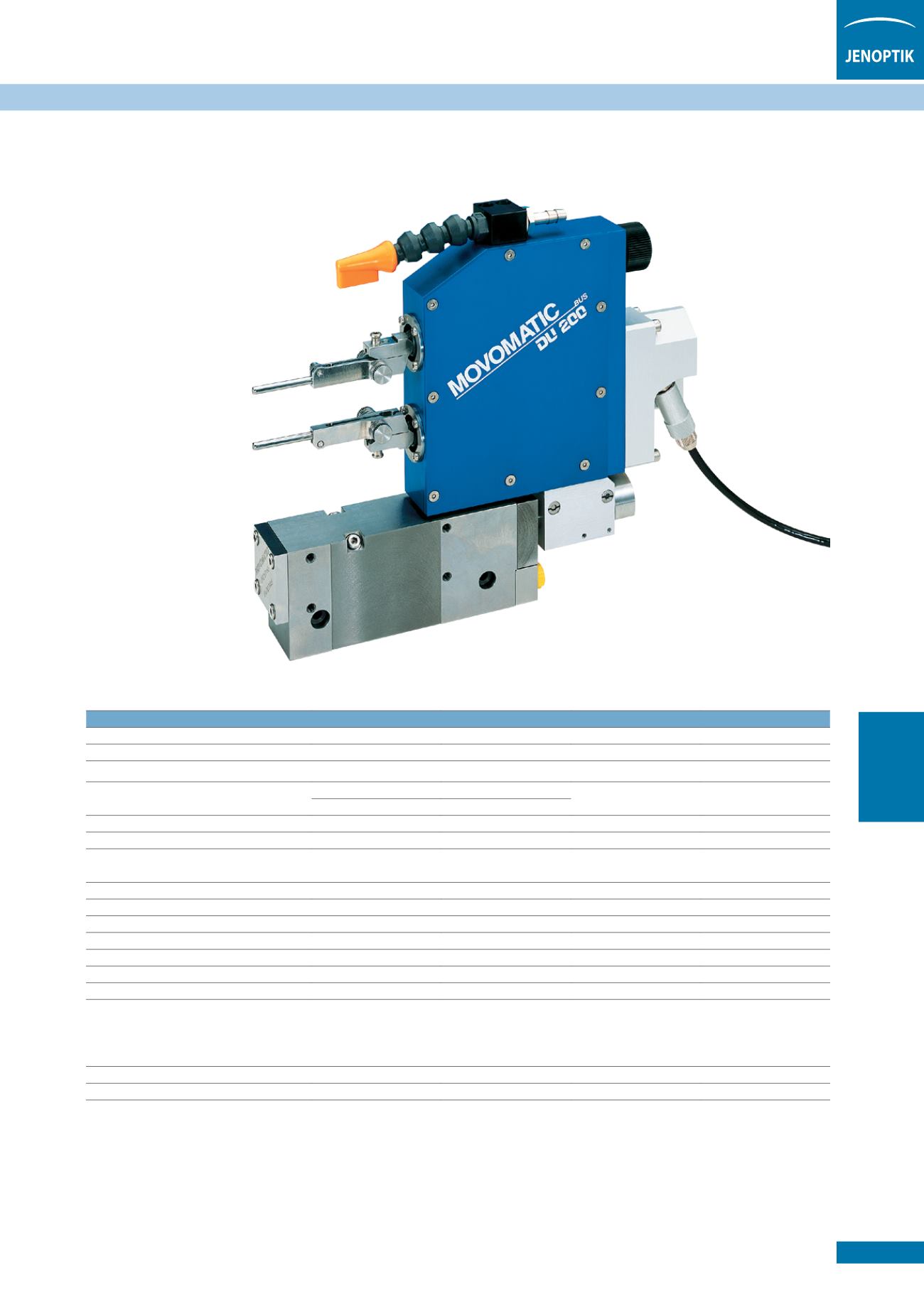

DU200
