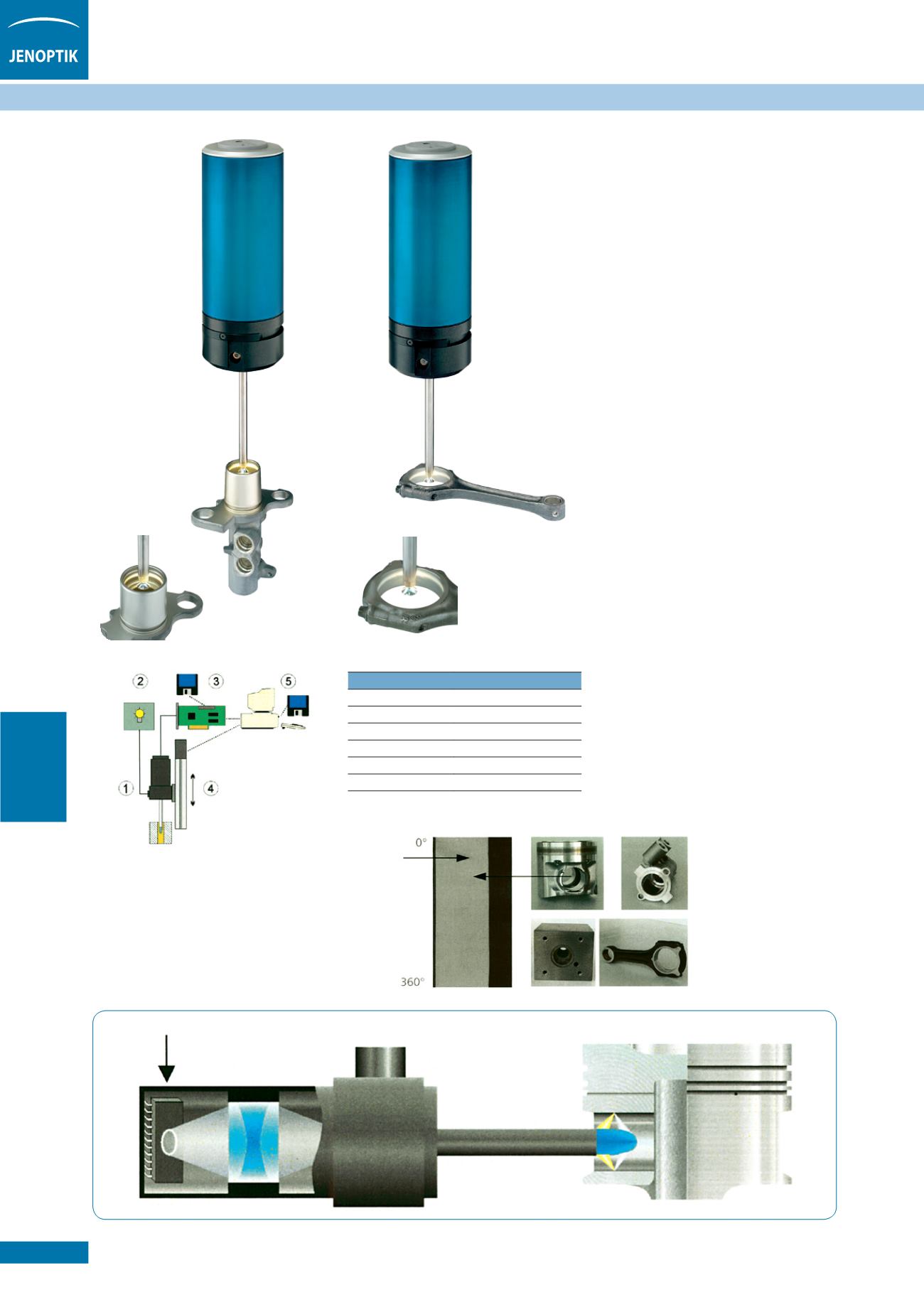

Senzor na inspekci povrchu otvorů
HOMMEL-ETAMIC IPS-10
Konfigurace systému
1. Senzor pro inspekci válců IPS-10
2. Zdroj světla
3. Grabbovací deska
4. Lineární osa smotorickým pohonem
5. Průmyslové PC se softwarem
pro automatické zobrazení
Popis
»» Inspekce vnitřních povrchů vrtání s 360
0
panoramatickým náhledem
»» Detekce povrchových vad jako např.
lunkrů, pórovitosti, škrábanců
»» Inspekce otvorů s průměrem od 14 do
50mm
»» Hloubka otvorů do 156mm
max. 456mm (na poptávku )
»» Rychlé snímání obrazu v pohybu
»» TechnologieCMOS imaging
»» Rozlišení 2800 pixelů na 360
0
»» Vysoká rychlost inspekce až do 10.000
skenů / sec
Technická data
Inspekční průměr
14 - 50mm
Inspekční délka
156mm /max. 456mm (opce)
Obvodové rozlišení
2800 pixel
Snímací senzor
CMOS technologie
Skenovací rychlost
10000 skenů / sec
Osvětlení
integrované
Kruhový senzor
kontrola vrtání pístu
IPS10
IPS-10 rychlý senzor pro automatickou
kontrolu kvality povrchů vnitřních válců
vhodný do kontrolních linek. Panoramatická
kamera s vlastním osvětlením a kontinuálním
skenovacím režimem je patentované řešení
HOMMEL-ETAMIC.
Princip funkce
360
0
panoramatická optikamá přednosti pro
měření v otvorech a generuje obraz vnitřního
povrchu. Obvodové linie jsou prezentovány
jako kroužky. Obraz je kontinuálně skenován
vysokorychlostnímCMOS skenerem.
Simultánní pohyb vpřed a současné obvodové
skenování umožňuje efektivní získání
nedeformovaného obrazu povrchu válce.
Vysoká skenovací rychlost dává tétometodě
možnost krátkých cyklů a užití ve výrobních
linkách.
Obraz povrchu
nasnímaného IPS-10
Povrchový
defekt
