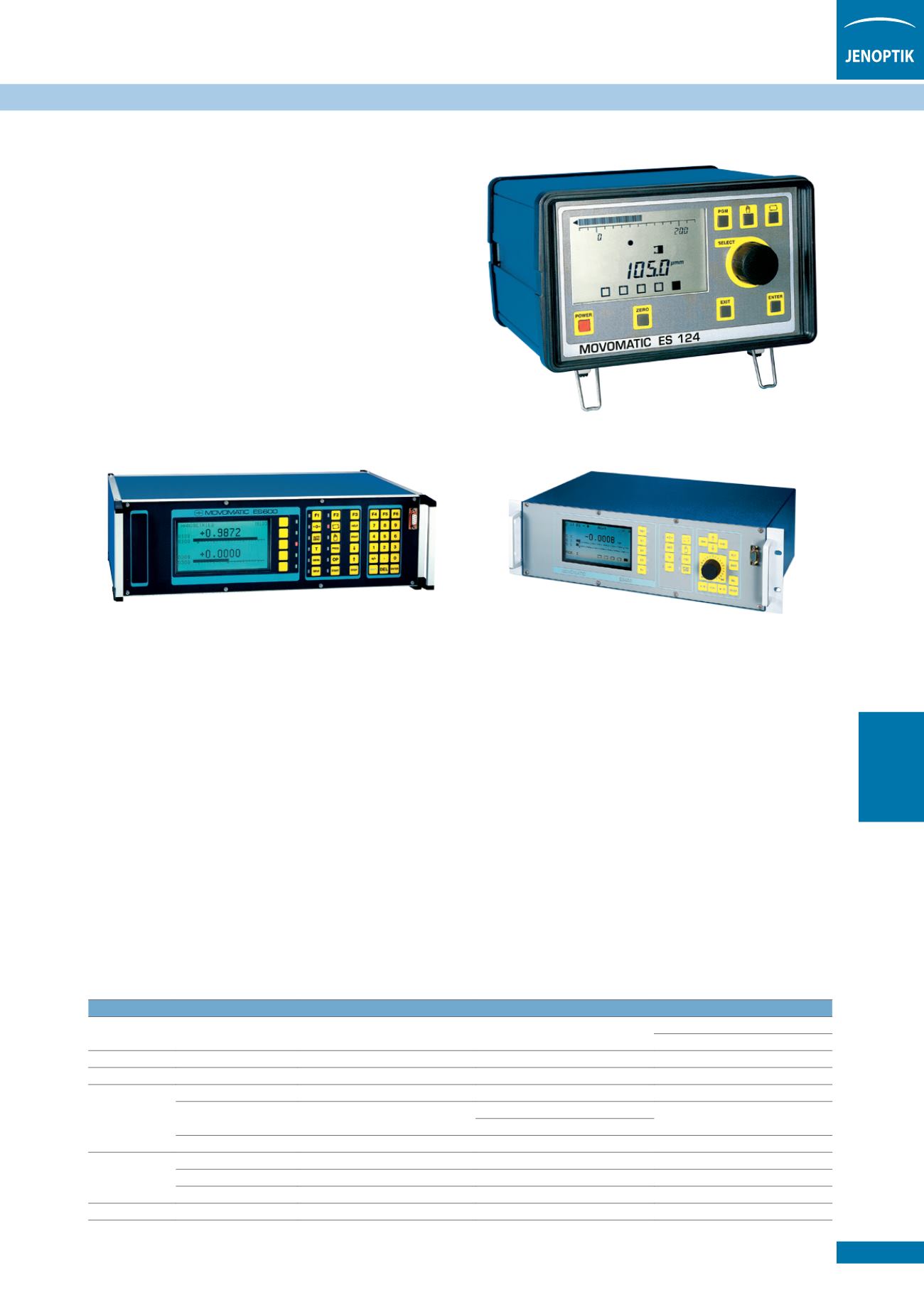

ES124 se používá spolu směřicími hlavicemi Movomatic a poskytuje
výstupní informace stroje pro nastavení řídícího systémuměření.
Tato jednotka je uzavřena v pevném hliníkovém pouzdru
a lze ji ovládat pomocí odděleného čelního panelu.
Popis
»
»
Jedna nebo dvěměřicí a řídící funkce
»
»
Navržena pro in-process a post-processměření
»
»
Hladké nebo přerušované povrchy obrobků
»
»
Pro zapichovací nebo podélné broušení průměrů
»
»
Pasivní či aktivní nastavení polohy
»
»
Vstupy pro kapacitní či indukční snímače
»
»
Výsledky zobrazeny vmm či palcích
ES400
Plně programovatelnou jednotku ES400 lze integrovat přímo
do kontrolní skříňky obráběcího stroje nebo zabudovat do 19”
stojanu. Přední panel lze využít jako řídící panel pro určité aplikace.
Popis
»
»
Navržena pro in-process a post-processměření
»
»
Hladké nebo přerušované povrchy obrobků
»
»
Pro zapichovací nebo podélné broušení průměrů
»
»
Pasivní či aktivní nastavení polohy
»
»
Komunikační umisťovací hlava
»
»
Vstupy pro kapacitní či indukční snímače
»
»
Zpětná vazba pro post-process řízení
»
»
Sériový výstup pro tiskárnu
Mikroprocesorová vyhodnocovací jednotka pro řízení obráběcích procesů
MOVOMATIC ES124 ∙ ES400 ∙ ES600
ES600
ES600 je zkonstruován pro univerzální a komplexní aplikace.
Systém dokáže provádět široké spektrumměřicích a ovládacích funkcí,
které se vyskytují v nejnovějších obráběcích strojích.
Velmi přesnou jednotku lze zabudovat do 19” stojanu.
Popis
»
»
Vstupy pro kapacitní, indukční či analogové snímače
»
»
Navržena pro in-process a post-processměření
»
»
Ovládání měřených rozměrů na brousících strojích proměření
průměru a válcovitosti
»
»
Aktivní a pasivní nastavení polohy
»
»
Zapichovací a podélné broušení
»
»
Plně programovatelný
Typpřístroje
ES124
ES400
ES600
Napájení
115/230VAC 50/60Hz
115/230VAC50/60Hz
187-250V50/60Hz
90-125V50/60Hz
Řídící vstupy
2/3
32
64
Řídící výstupy
3/5
26
56
Snímače
vstupy
Počet
2
4
16
Měřicí rozsah (µm)
±150/±1200
±200/±1600 (kapacitní)
±200 až±1600
±400/±3200 (indukční)
Rozlišení (µm)
0,025/0,2
0,025/1,0
-
Analogové
výstupy
(opce)
Počet
-
2
2
Rozsah napětí
-
± 10Volt
±10Volt
Rozlišení
-
5mV
5mV
DataOutput (opce)
BCD output
BCD, RS232
BCD, RS232, RS422
