Měřicí systémy CR60, CR100 a CRN257N jsou konstruovány
pro ovládání rozměrů při broušení externích průměrů s hladkým
či přerušovaným povrchem. Měřicí hlavice mohou být vyrobeny
včetně trysky pro chladící kapalinu z obráběcího stroje.
To zajišťuje, že jsou hlavní součásti měřicího přístroje udržovány
na stejné teplotě jako díl měřený během obrábění.
Popis
Rozsah standardního vybavení přístroje lze rozšířit
»»
speciálními doplňky
Použití pro jednoduché měření vnějších průměrů
»»
Hydraulicky ovládaná ramena jsou v nabídce jako opce
»»
Jednoduché nastavení velikosti pomocí rybinové drážky
»»
Hydraulické či pneumatická vedení (různé zdvihy)
»»
Systém vestavnýchmodulůMOVOMATIC pro 19” stojan
»»
K dispozici je široká škála doplňků pro upevnění měřicích hlav
»»
k obráběcímu stroji
In-process analogovéměřicí systémy

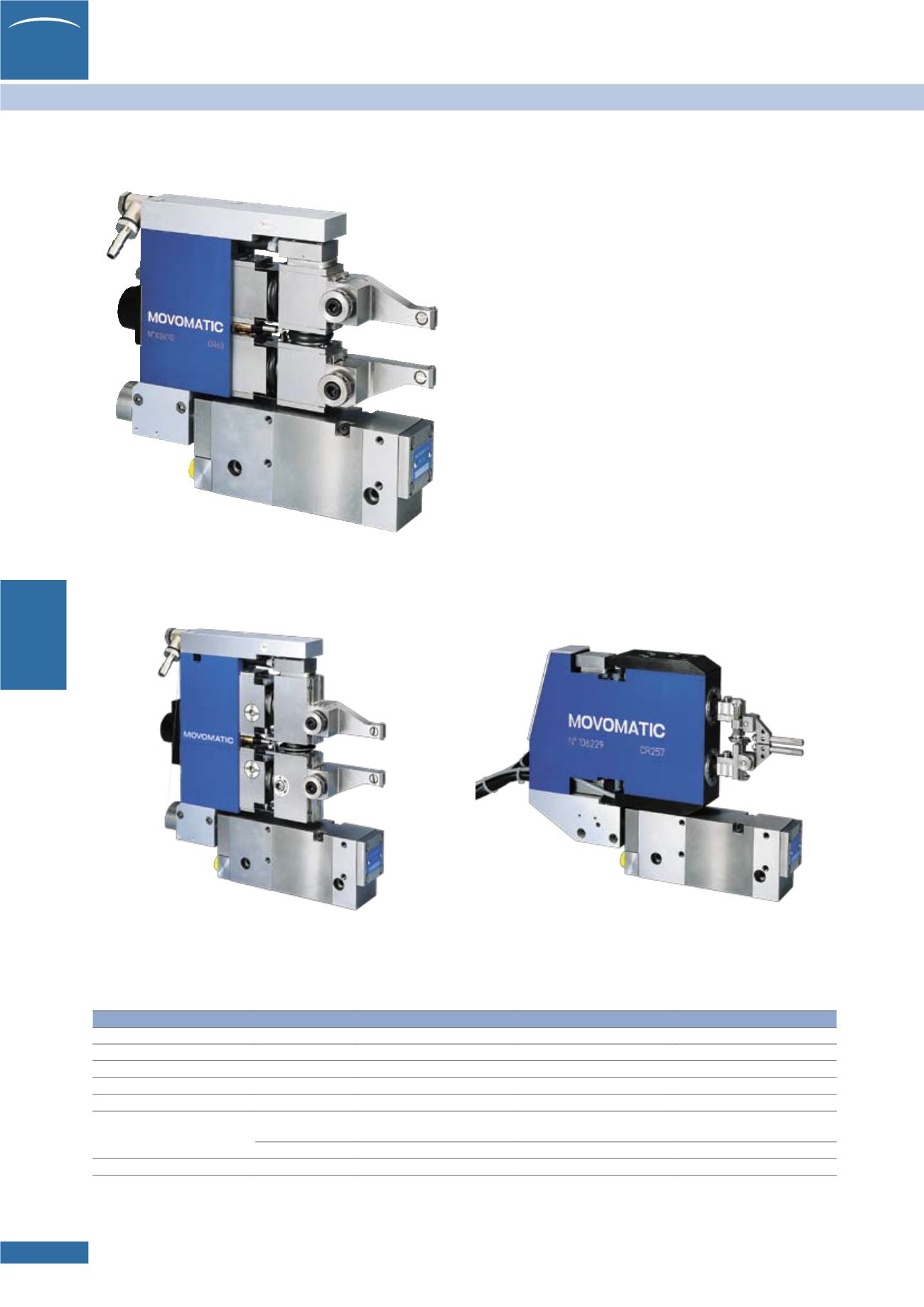

Movomatic CR60 ∙ CR100 ∙ CR257N
CR60
CR100
CR257
Typpřístroje
CR60
CR100
CR257N
Standardní nastavitelný rozsah (mm průměr)
4 - 56
4 - 100
6 - 95
Standardní měřicí rozsah (µm)
±200
+700 až -200
+700 to -200
Opakovatelnost (µm)
0,2
0,2
0,2
Linearita
0,2% přes ± 200 µm
0,1% přes ±200µm
0,5% přes ± 400 µm
Měřicí síla v nule (nastavitelná)
2N naměřicím rameni
2N naměřicím rameni
1,6N naměřicím rameni
Otevření ramen (opce)
Řízení
Hydraulicky, pneumaticky nebo
elektricky
Hydraulicky, pneumaticky nebo
elektricky
Hydraulicky, pneumaticky
Meze (mm)
-0,1 to+0,75
+1,0
+ 5
OchranaDIN 40050
IP64
IP64
IP64
