SystémHOMMEL-ETAMIC T8000 je
flexibilním řešením proměření drsnosti
a vlnitosti povrchu jednotlivých součástek.
Systém T8000má stavebnicový design,
který umožňuje vzájemné propojení různých
posuvových jednotek, typů snímačů, sloupů
a granitových desek.
Popis
»
»
Různé softwarovémoduly jsou k dispozici
proměření drsnosti, vlnitosti, profilů
a topografie
»
»
Možnosti volby CNC umožňují
automatizovanéměření a vyhodnocení
»
»
Jednoduchý a intuitivní software
»
»
Vzhled obrazovky proměření a tisk lze
přizpůsobit požadavkům jednotlivých
uživatelů
»
»
Standardní rozhraní pro statistické
zpracování dat (QS-STAT)
Typpřístroje
T8000
Posuvový
přístroj
Maximální dráha
/ mm
Posuvová rychlost
mm/s
Přesnost vedení
Měřicí
systém Rozlišení
Přesnost osy X
Waveline 120
120
0,1 - 3,00 ≤0,4 µm/120mm Lineární
pravítko 0,1 µm ±1,0µm
Waveline 200
200
0,1 - 3,00 ≤0,8 µm/200mm Lineární
pravítko 0,01/0,1 µm ±1,0µm
Měřicí sloupy
Výškový posuvmm Posuvová rychlost
mm/s
Wavelift 400
Manual
400
Manual
Wavelift 400
400
0,1 - 12,0
Wavelift 800
800
0,1 - 12,0
Naklápěcí
jednotka
Rozsah přestavění
Jemné stavění
Opakovatelnost
S jemným
stavěním
±45,0
±5,0
ˉ
S hrubým
stavěním
±45,0
ˉ
ˉ
Smotorickým
stavěním
±45,0
ˉ
0,005º
Granitové
desky
Rozměry
D x Š x V (mm)
Hmotnost
(kg)
630
630 x 500 x 100
93
780
780 x 500 x 100
117
1000
1000x500x140
150
Parametry
Drsnost
ISO 4287
Ra, Rz, Rmax, Rt, Rq, Rsk, lmo, lo, Rdq, da, ln, La, Lq, Rz-ISO, R3z, Rpm, Rp3z, R3zm, Rp, D, RPc,
RSm, Rpm/R3z, lr, Rku, tpif, tpia, tpip, tpic, Rt/Ra, Rz1, Rz2, Rz, Rz4, Rz5, Rmr, Rmr%, Api
Rk ISO 13565-1až
13565-3
Rpk*, Rpk, Rk, Rvk*, Rvk,Mr1,Mr 2, A1, A2, Vo (70%) 0,01*, Rv / Rk, Rvq, Rmq
Primární profil ISO
4287
Pt´, Pp, Pz, Pa, Pq, Psk, PSm, Pdq, lp, Pku, tpaf, tpaa, tpab, tpac, Pmr0, Apa, APa%, Pmr, Pmr%
Vlnitost ISO 4287
Wt´,Wp,Wz,Wa,Wq,Wsk,WSm,Wdq,Wdc, lw,Wku,WD1t´,WD1p,WD1z,WD1a,WD1q,
WD1sk,WD1Sm,WD1dq,WD1lw,WD1Pc,WD2t`,WD2p,WD2z,WD2a,WD2q,WD2sk,WD2Sm,
WD2dq,WD2lw,WD2ku,WD2Pc
Vlnitost podle
VDA 2007
WDc,WDt,WDSm
Motif DIN EN ISO
12085
R, Rx, AR, Nr,W,Wx, AW, Nw,Wte, Tpaf (CR, CL, CF)
JIS B - 0601
Rz-JIS; Rmax-JIS

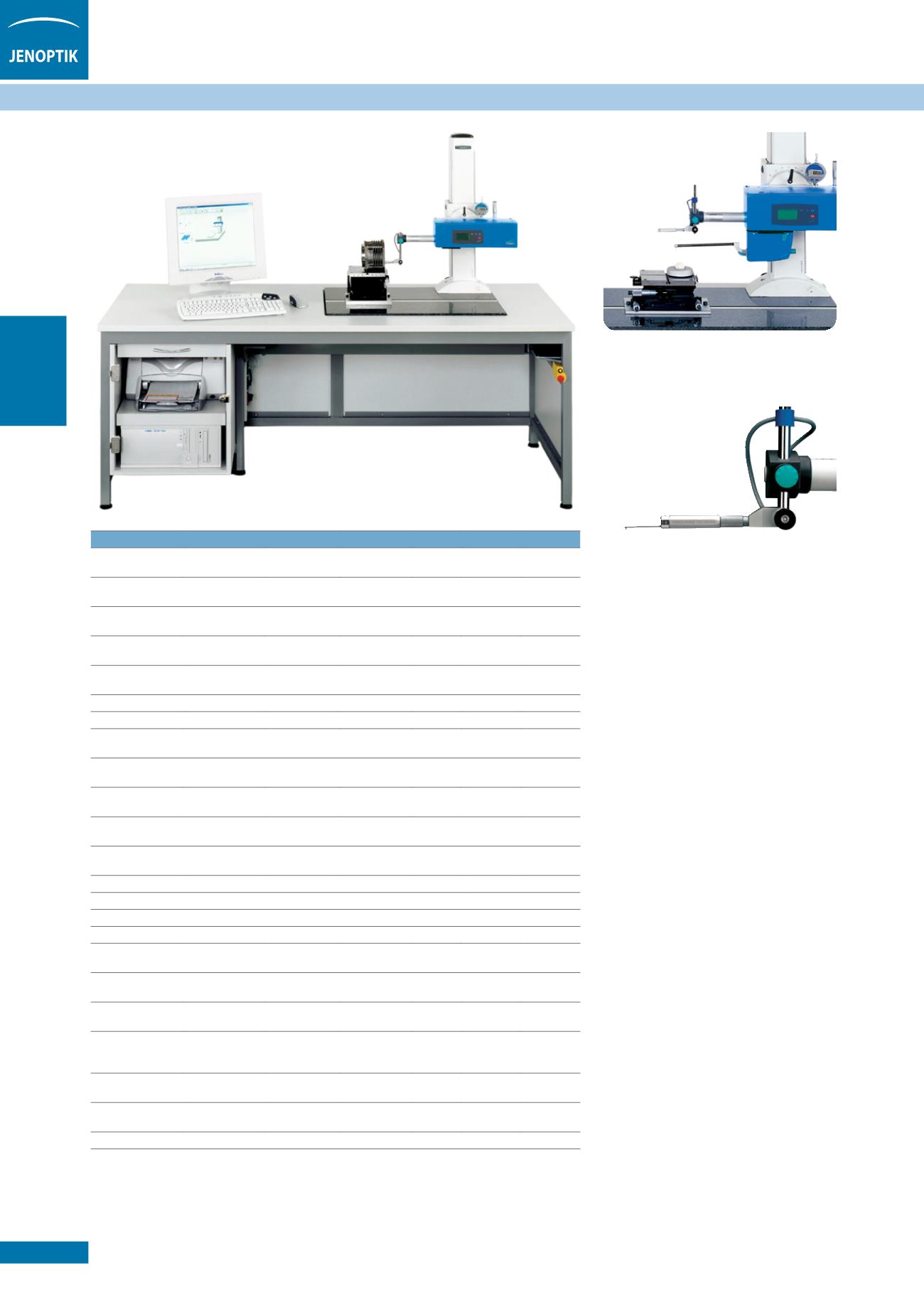

Měřicí pracoviště proměření drsnosti a vlnitosti povrchu
HOMMEL-ETAMIC T8000 DRSNOMĚR
Možnost kombinaceměření
drsnosti a profilu
povrchu
Detail umístění snímače
drsnosti
TKU300/600
HOMMEL-ETAMIC T8000, křížový stolekMT1, stůl GTR
