OPTICKÉ MĚŘENÍ
PRINCIP MĚŘENÍ
Přístroj Opticline pracuje na principu skenování stínu obrysu součásti
lineárním paprskem.Vloženýměřený díl je osvětlený paprskem
vycházející ze světelného zdroje. Paprsek dopadá kolmo a rovnoběžně
naměřený díl díky vložené čočce. Bez vložené čočky by docházelo
k deformaci stínu a tím pádem k chybnému vyhodnocení vzniklé
kontury. Zdroj světla a vyhodnocovací jednořádkový senzor se
pohybují spolu ve stejné linii, aby bylo zajištěno správnéměření
a vyhodnocení stínu.
Zdroj světla vyzařuje paprsek, který je přerušenměřeným dílem
a vzniklý stín se vyhodnotí na protějšímCCD senzoru s rozlišením0,1µm.

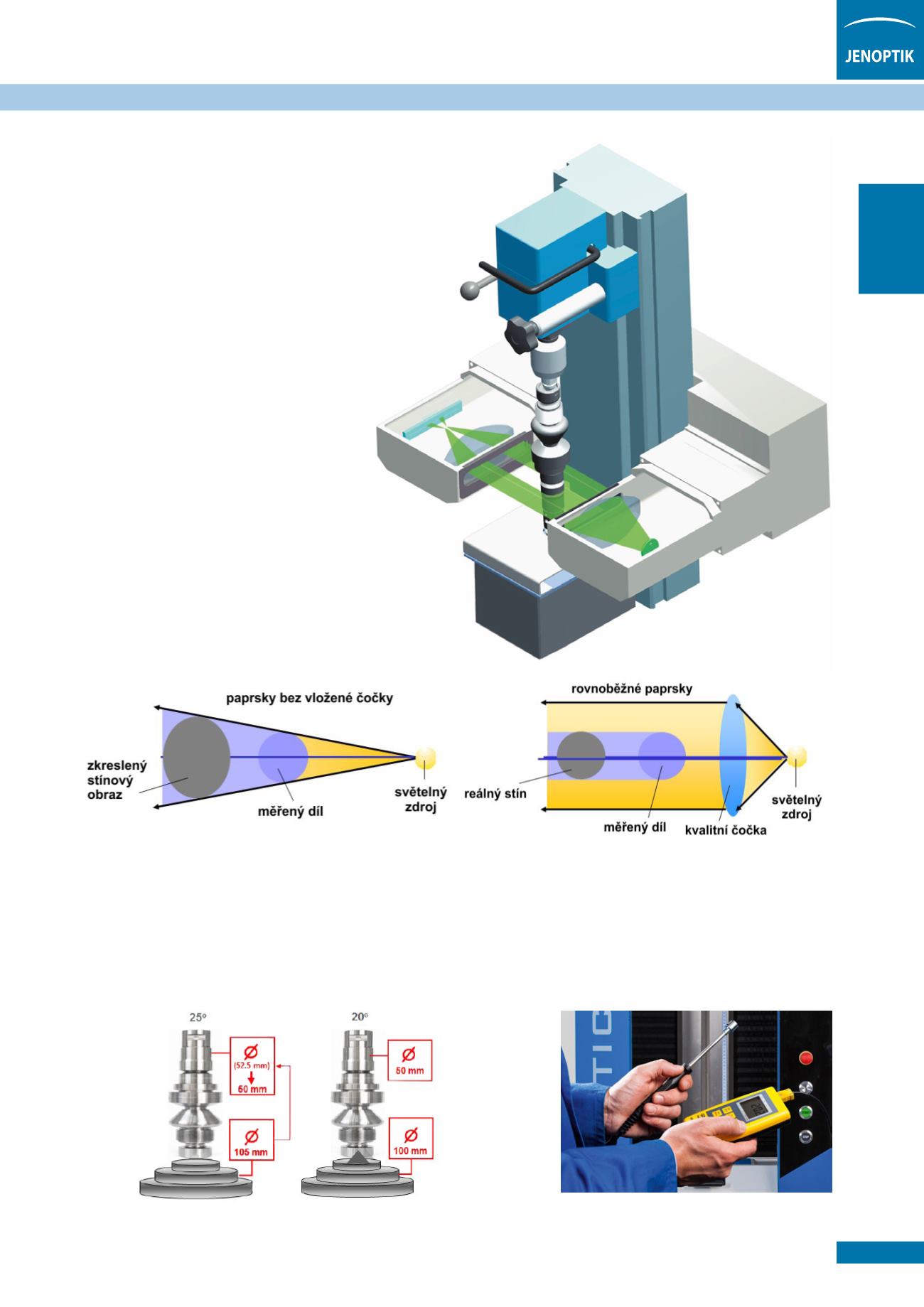

Cesta paprsku bez vložené čočky a s vloženou čočkou
Automatická teplotní kompenzace
Systém sám bez zásahu obsluhy zjišťuje teplotu okolí pomocí teplotních senzorů umístěných ve vnitřním prostoru přístroje. Před každouměřicí
úlohou také provádí kontrolní měření na vysoce přesném odstupňovaném referenčním disku, který je uložen pod unášecím hrotem. Velikost
tohoto disku semění v závislosti na teplotě a software automaticky vypočítává kompenzační faktor. Obsluha tak vždy získá skutečné
a očekávané výsledné hodnoty. Pokud se teplota dílu liší až v řádech desítek stupňů, doporučujeme změřit teplotu dílce externím senzorem,
aby software dopočítal správnou teplotní kompenzaci.
Funkce automatické teplotní kompenzace (numerické hodnoty jsou pouze ilustrativní)
Externí teplotní senzor
