JENOPTIK
2
Měřicí pracoviště proměření profilu povrchu

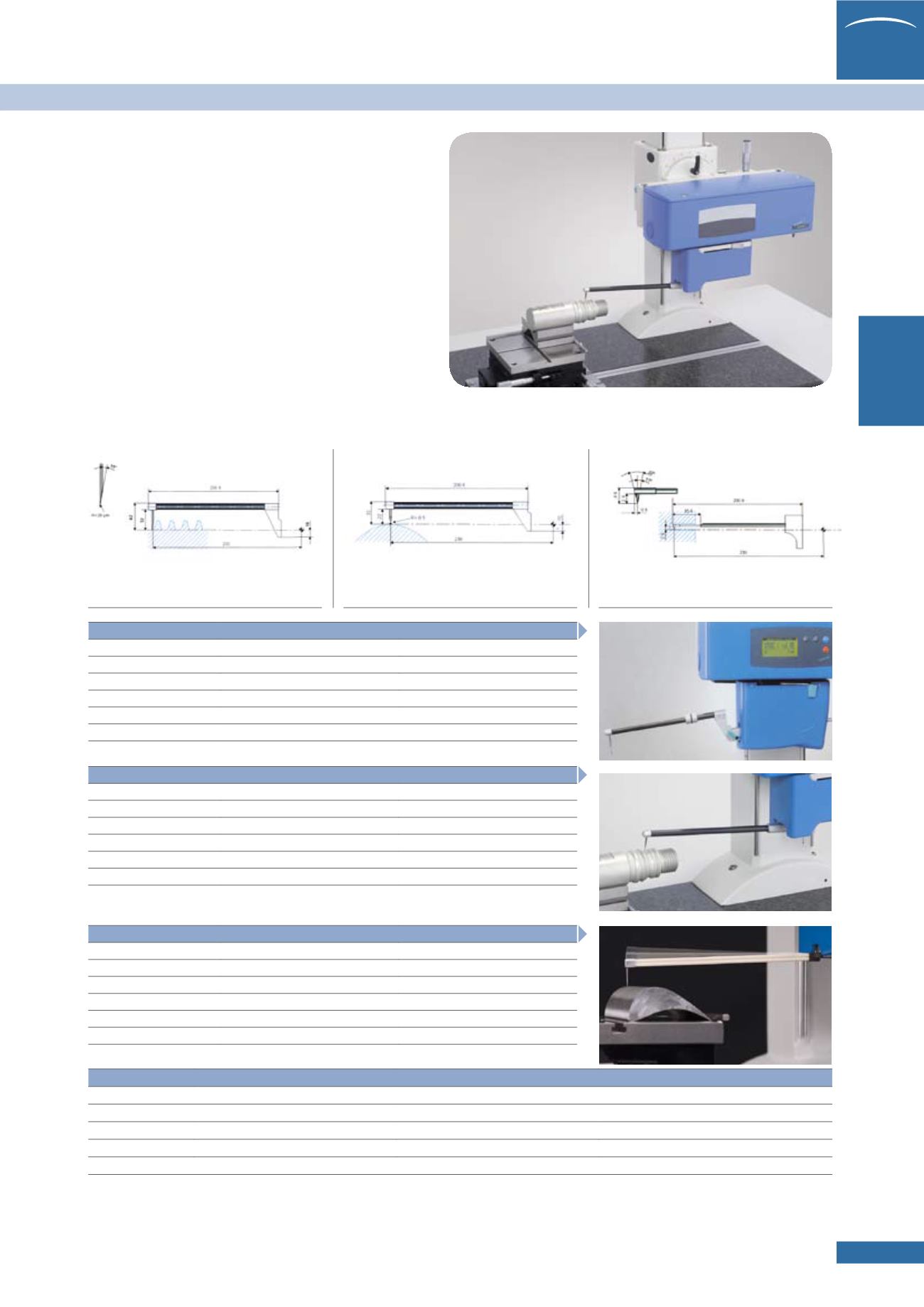

HOMMEL-ETAMIC C8000 Profiloměr
SystémHOMMEL-ETAMICC8000 je ekonomické řešení proměření
geometrických tvarů - profilů.
Sestava
granitová deska 780 x 500 x 100mm s T drážkou
»»
měřicí sloupwavelift 400 smotorickým posuvem
»»
hrubé naklápění ±45°
»»
posuvový přístroj waveline 120 nebo 200
»»
profilové snímací zařízeníWavecontour zdvih 6mm,
»»
60mm nebo 90mm
mikrometrický stolekMT1 160 x 160mm
»»
kalibrační sada
»»
vyhodnocovací jednotka PC s LCDmonitorem
»»
barevná tiskárna
»»
software TURBO
»»
wavE, Evovis
Profilové snímací zařízení wavecontour digital
snímací systém
lineární pravítko
max. zdvih (Z)
60mm se standardním ramínkem
rozlišení v ose Z
max 0,05 µm (v rozsahu 60mm)
rozlišení v ose X
waveline advanced: 0,1 µm
waveline top: 0,01 µm
přítlačná síla
0 až 20mN
max úhel stoupání /klesání
77°/88°
Profilové snímací zařízení wavecontour digiscan
snímací systém
lineární pravítko
max. zdvih (Z)
60mm (90mm) se standardním ramínkem
rozlišení v ose Z
max 0,05 µm (v rozsahu 60mm)
rozlišení v ose X
waveline advanced: 0,1 µm
waveline top: 0,01 µm
přítlačná síla
elektronicky nastavitelná
max úhel stoupání/klesání
77°/88°
Ramínko
magneticky upnuté, idenfikace čipem
Profilové snímací zařízení wavecontour surfscan
snímací systém
lineární pravítko
max. zdvih (Z)
6mm se standardním ramínkem
12mm s prodlouženým ramínkem
rozlišení v ose Z
max 6 nm
rozlišení v ose X
waveline advanced: 0,1 µm
waveline top: 0,01 µm
přítlačná síla
0 až 20mN
max úhel stoupání/klesání
77°/88°
Ramínko
magneticky upnuté, identifikace čipem
Ramínko TA-60 dodíry odØ4,5mm
Ramínko TA-60 s rubínovou kuličkou,
rádius 0,25 / 0,5 / 1,0 / 1,5
Ramínko TA-60 standard
Základní typy ramínek
Dodávané sestavy přístrojůC8000
Typ přístroje
X osa
Z osa
Snímač
C8000 120d
120
60
Wavecontour digital
C8000 200d
200
60
Wavecontour digital
C8000 120 digiscan
120
60/90
Wavecontour digiscan
C8000 200 digiscan
200
60/90
Wavecontour digiscan
HOMMEL-ETAMICC8000 digiscan
